一、儀器概述：

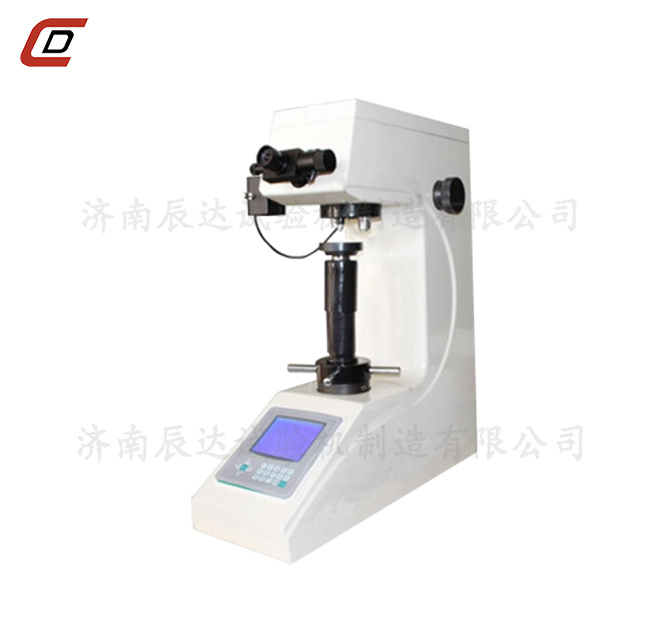

HV-5Z自動轉塔小負荷維氏硬度計，在機械、電學、光源上采用獨特精密設計，使壓痕成像更清晰，測量更精確。采用彩色液晶顯示屏，高速32位微處理器控制系統，充分實現人機對話及自動化操作。具有較高的測試精度，操作簡單、靈敏度高、使用方便，示值穩定等特點。

通過電機控制試驗力的自動施加、保持、卸除、硬度值直接顯示等功能。

二、儀器特點：

產品機身部分由澆鑄工藝一次成型，并經過了長時間的時效處理。相對于拼板工藝，長期使用形變量極小，并可有效適應各種惡劣的環境；

汽車烤漆，漆質檔次高，抗劃傷能力強，使用多年依然光亮如新；

高級光學工程師設計的光學系統不僅圖像清晰，還可作為簡單的顯微鏡使用，亮度可調，視覺舒服，長時間操作不容易疲勞；

配置了自動轉塔，操作員可輕松自由切換高低倍物鏡對試樣進行觀察和測量，避免人為操作習慣對光學物鏡、壓頭和試驗力系統的損傷；

可選配CCD圖像處理系統以及視頻測量裝置；

配置了藍牙模組，藍牙打印機，并可選配藍牙PC接收器實現無線打印和無線數據傳輸；

精度符合GB/T4340.2 ISO6507-2 和美國ASTM E384。

黑色金屬、有色金屬、IC薄片，表面涂層、層壓金屬；
玻璃、陶瓷、瑪瑙、寶石、薄塑料等；碳化層和淬火層的深度及梯度的硬度測試。

三、詳細技術參數：

1.測量范圍：5-5000HV

2試驗力：

2.942N（0.3kgf）              4.903N（0.5kgf）

9.807N（1.0kgf）              19.61N（2.0kgf）

29.42N（3.0kgf）              49.03N（5.0kgf）

3.光學測量系統

物鏡：10×，40×

總放大倍數：100×，400×
測量范圍：200μm
分度值：0.025μm

4.外觀尺寸及電源

外形尺寸：620*330*640mm；

試樣允許最大高度：200mm；

壓頭中心至機壁距離：130mm；

電源：AC220V/50Hz；

重量：70Kg。

四、附件箱標配：

1、數顯測微計：1只

2、大平試臺：1個

3、小平試臺：1個

4、金剛石四棱錐壓頭：1只（附主機）；

5、標準維氏硬度塊：2塊
